Объект: Transition

Библиотека: StateGraph

Имя на уровне решателя: Transition

Аннотация: Объект перехода

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	Вход в объект перехода из объекта состояния
2	Port2	base.DOF1	Выход из объекта перехода в объект состояния
3	Port3	base.DOF1	Входящий сигнал (условие)
4	Port4	base.DOF1	Активный сигнал, который появляется после перехода

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	Value	base.real	Значение, при котором происходит переход

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	Transition
Модуль тестируемого компонента	StateGraph
Дата тестирования	Wed Mar 25 21:11:01 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Объект перехода Transition

Параметры:
Value - Значение при котором происходит переход

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

Рисунок 2 - Transition.RUN

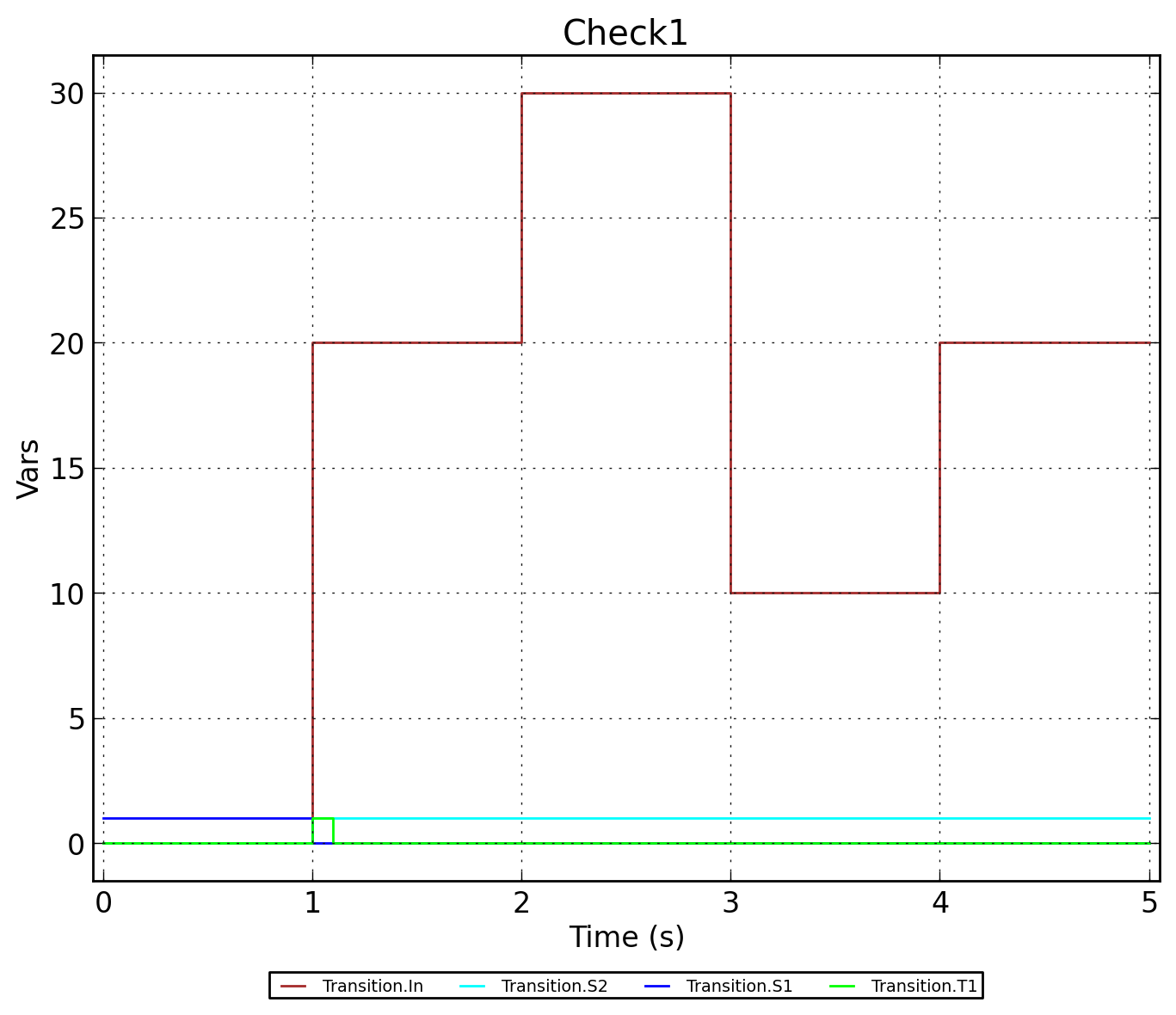

Рисунок 3 - Transition.Check1
