Объект: FrameStiffness
Библиотека: Car
Имя на уровне решателя: Mechanics3D.FrameStiffness

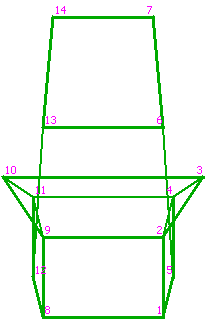

Аннотация: Рама шасси на 14 механических портов
Обозначение:
Описание модели
№ |
Обозначение порта |
Тип |
Наименование порта |
|---|---|---|---|
1 |
Port1 |
base.Point |
3D механический порт, узел1 |
2 |
Port2 |
base.Point |
3D механический порт, узел2 |
3 |
Port3 |
base.Point |
3D механический порт, узел3 |
4 |
Port4 |
base.Point |
3D механический порт, узел4 |
5 |
Port5 |
base.Point |
3D механический порт, узел5 |
6 |
Port6 |
base.Point |
3D механический порт, узел6 |
7 |
Port7 |
base.Point |
3D механический порт, узел7 |
8 |
Port8 |
base.Point |
3D механический порт, узел8 |
9 |
Port9 |
base.Point |
3D механический порт, узел9 |
10 |
Port10 |
base.Point |
3D механический порт, узел10 |
11 |
Port11 |
base.Point |
3D механический порт, узел11 |
12 |
Port12 |
base.Point |
3D механический порт, узел12 |
13 |
Port13 |
base.Point |
3D механический порт, узел13 |
14 |
Port14 |
base.Point |
3D механический порт, узел14 |
№ |
Параметр |
Тип |
Описание |
Значение по умолч. |
|---|---|---|---|---|
1 |
BendingStiffness |
base.real |
Жесткость на изгиб, Н/м |
1e9 |
2 |
Image_color |
string |
Цвет изображение [red,green,blue1,white,yellow,lightblue,sandybrown,cyan1,red1,red4,gray], - |
lightblue |
3 |
Mass |
Масса рамы, кг |
100 |
|
4 |
MassCenterCoord |
Положение центра масс, кг |
[0,0,0] |
|
5 |
TensileCompressiveStiffness |
base.real |
Жесткость на растяжение / сжатие, Н/м |
1e9 |
6 |
TorsionalStiffness |
base.real |
Жесткость на кручение, Н·м/рад |
1e6 |
7 |
material |
Свойства материала, Па; -; кг/м³ |
default |
