Модель: EDM01E

Библиотека: ElectricalDrive

Имя на уровне решателя: EDM01E

Аннотация: Модель двигателя постоянного тока

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	1D электрический порт, узел 1
2	Port2	base.DOF1	1D электрический порт, узел 2
3	Port3	base.DOF1	1D электрический порт, узел 3
4	Port4	base.DOF1	1D электрический порт, узел 4
5	Port5	base.DOF1	1D механический порт, узел 5
6	Port6	base.DOF1	1D механический порт, узел 6
7	Port7	base.DOF1	1D сигнальный порт, узел 7

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	Ct	base.real	Теплоемкость двигателя, Дж·с/К	100
2	Jrot	base.real	Момент инерции ротора, кг·м²	1e-3
3	Jst	base.real	Момент инерции статора, кг·м²	1e-2
4	L1	base.real	Индуктивность якоря, Гн	1e-4
5	L2	base.real	Индуктивность обмоток, Гн	1e-4
6	Lm	base.real	Индуктивность намагничивания, Гн	1e-4
7	R1	base.real	Сопротивление якоря, Ом	1
8	R2	base.real	Сопротивление обмоток, Ом	1

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	EDM01E
Модуль тестируемого компонента	ElectricalDrive
Дата тестирования	Wed Mar 25 20:28:28 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Модель двигателя постоянного тока EDM01E

Параметры:
R1 — Сопротивление якоря, Ом
L1 — Индуктивность якоря, Гн
R2 — Сопротивление обмоток, Ом
L2 — Индуктивность обмоток, Гн
Lm — Индуктивность намагничевания, Гн
Jrot — Момент инерции ротора, кг·м^2
Jst — Момент инерции статора, кг·м^2
Ct — Теплоемкость двигателя, Дж·с/К

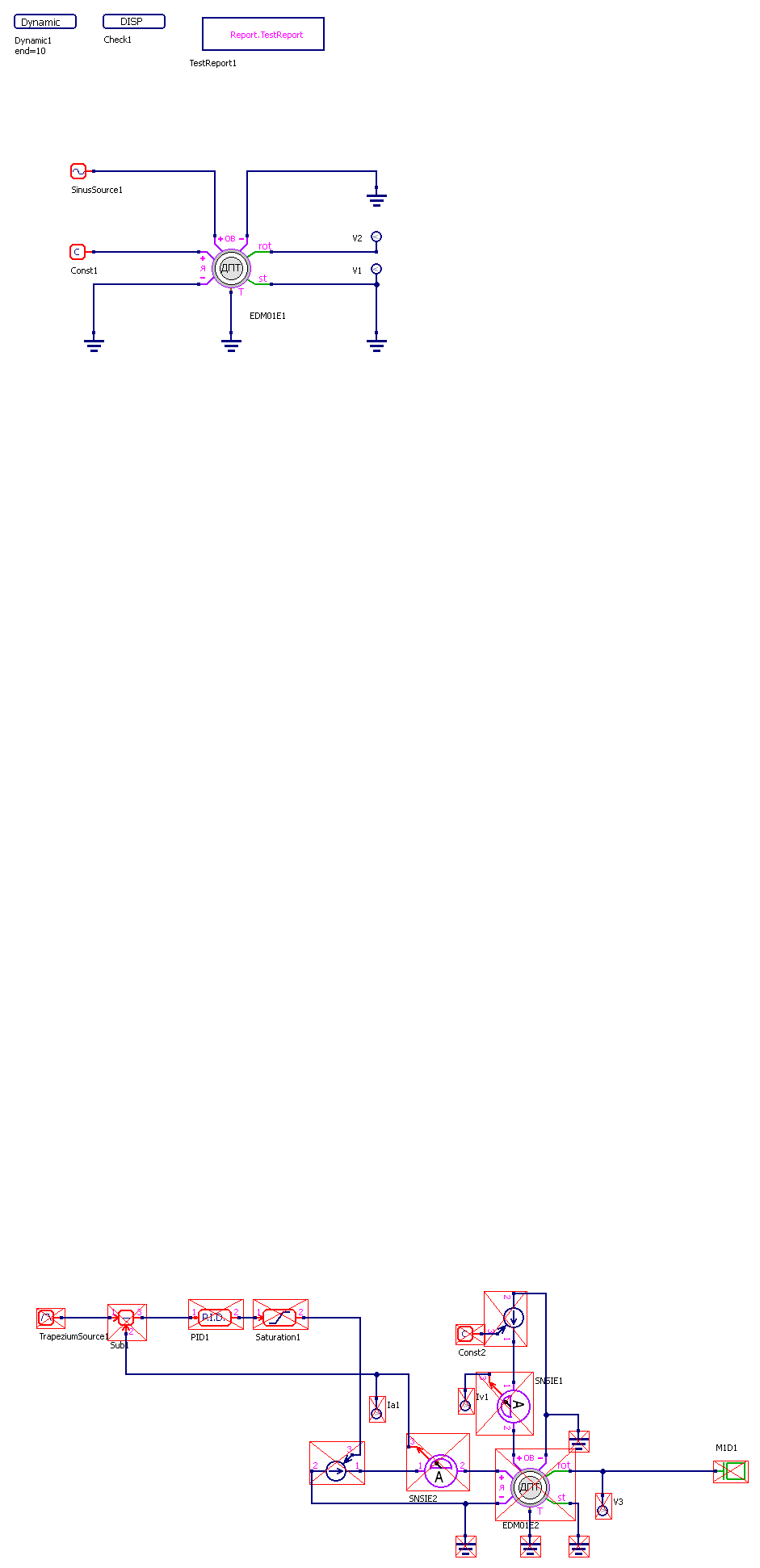

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

Рисунок 2 - EDM01E.RUN

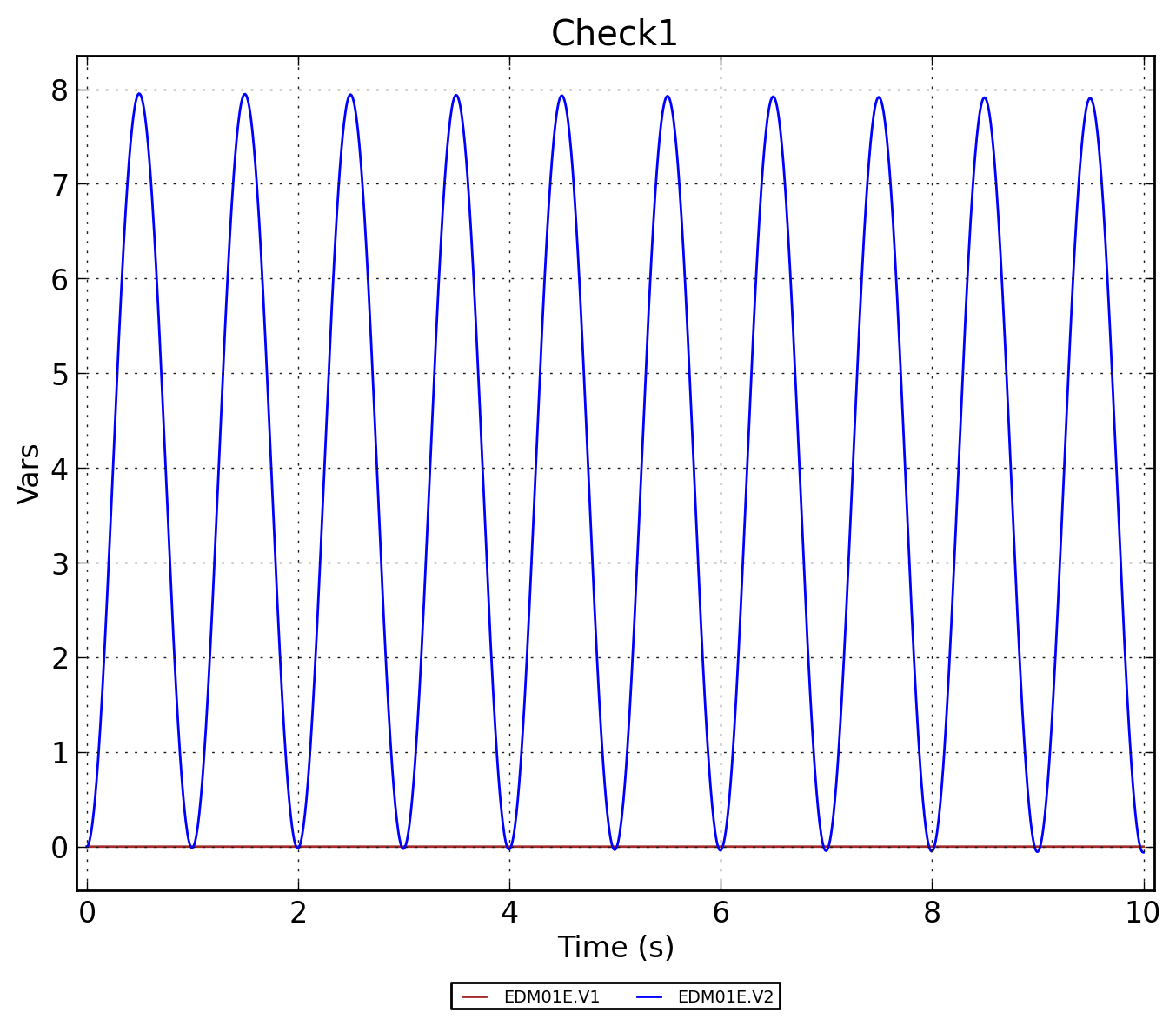

Рисунок 3 - EDM01E.Check1
