Объект: EDM01T

Библиотека: ElectricalDrive

Имя на уровне решателя: ElectricalDrive.EDM01T

Аннотация: Ограничение регуляторов тока

Обозначение: 

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	1D сигнальный порт, узел1
2	Port2	base.DOF1	1D сигнальный порт, узел3
3	Port3	base.DOF1	1D сигнальный порт, узел2
4	Port4	base.DOF1	1D сигнальный порт, узел5
5	Port5	base.DOF1	1D сигнальный порт, узел4

**Пользовательские параметры модели**
№	Параметр	Тип	Описание	Значение по умолч.
1	Lm	base.real	Индуктивность намагничивания, Гн	1.0
2	Lr	base.real	Индуктивность обмотки ротора, Гн	1.0
3	Rr	base.real	Сопротивление обмотки ротора, Ом	1.0
4	Zp	base.real	Число пар полюсов, -	1.0



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

EDM01T

Модуль тестируемого компонента

ElectricalDrive

Дата тестирования

Wed Mar 25 20:27:33 2026

Результат

OK

Глава 2. Схема тестируемого объекта

Ограничение регуляторов тока EDM01T

Параметры:
Zp — Число пар полюсов
Rr — Сопротивление обмотки ротора, Ом
Lr — Индуктивность обмотки ротора, Гн
Lm — Индуктивность намагничивания, Гн

../../../../_images/EDM01T.sch.png — Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

../../../../_images/EDM01T.RUN.png — Рисунок 2 - EDM01T.RUN

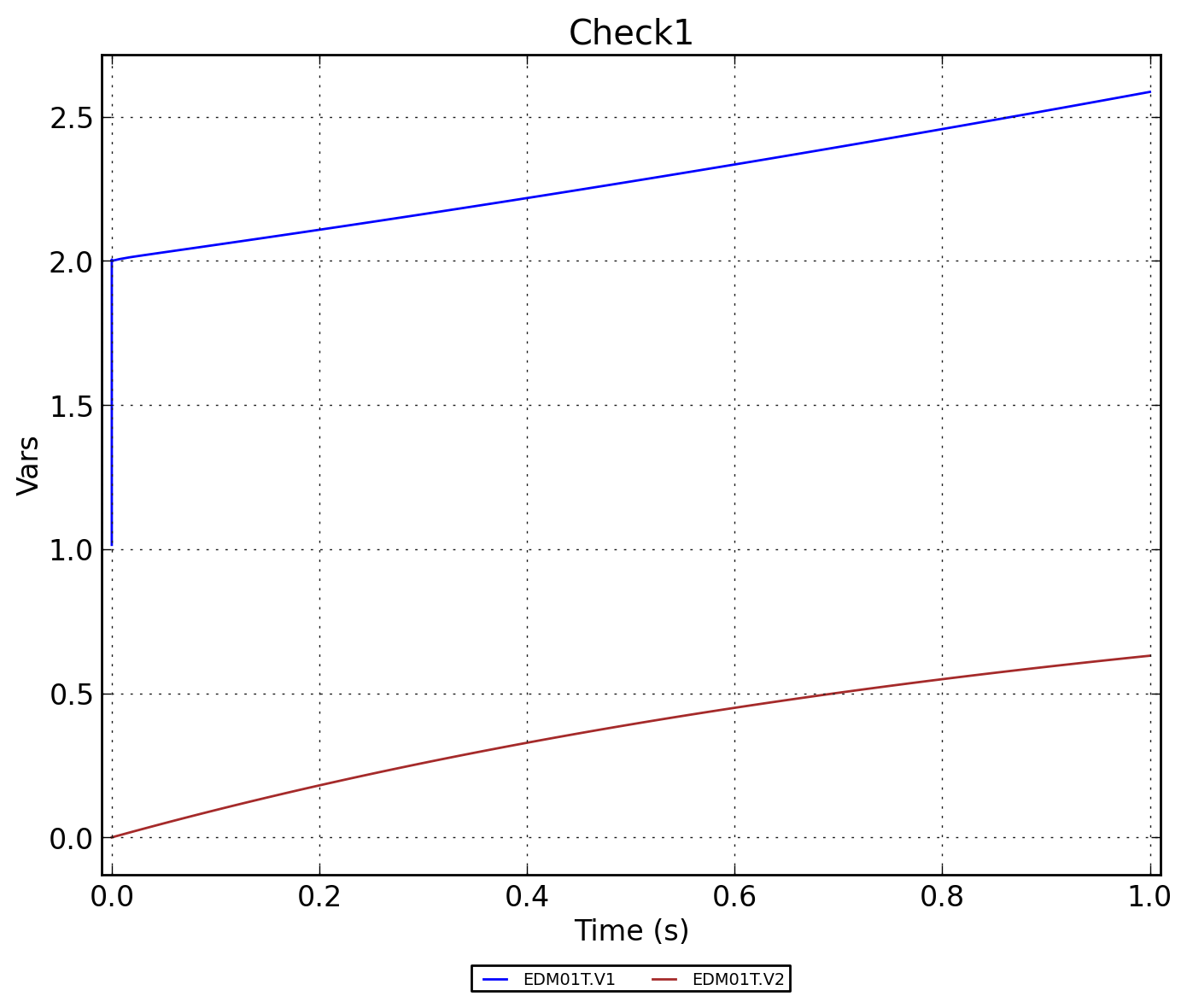

../../../../_images/EDM01T.Check1.png — Рисунок 3 - EDM01T.Check1
