Модель: EDM01R

Библиотека: ElectricalDrive

Имя на уровне решателя: EDM01R

Аннотация: Блок компенсации перекрестных связей

Обозначение: 

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	1D сигнальный порт, узел 1
2	Port2	base.DOF1	1D сигнальный порт, узел 2
3	Port3	base.DOF1	1D сигнальный порт, узел 3
4	Port4	base.XY	2D сигнальный порт, узел 4
5	Port5	base.DOF1	1D сигнальный порт, узел 5

**Пользовательские параметры модели**
№	Параметр	Тип	Описание	Значение по умолч.
1	Lm	base.real	Индуктивность намагничивания, Гн	1.0
2	Lr	base.real	Индуктивность обмотки ротора, Гн	1.0
3	Ls	base.real	Индуктивность обмотки статора, Гн	1.0



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

EDM01R

Модуль тестируемого компонента

ElectricalDrive

Дата тестирования

Wed Mar 25 20:28:46 2026

Результат

OK

Глава 2. Схема тестируемого объекта

Блок компенсации перекрестных связей EDM01R

Параметры:
Ls — Индуктивность обмотки статора, Гн
Lr — Индуктивность обмотки ротора, Гн
Lm — Индуктивность намагничивания, Гн

../../../../_images/EDM01R.sch.png — Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

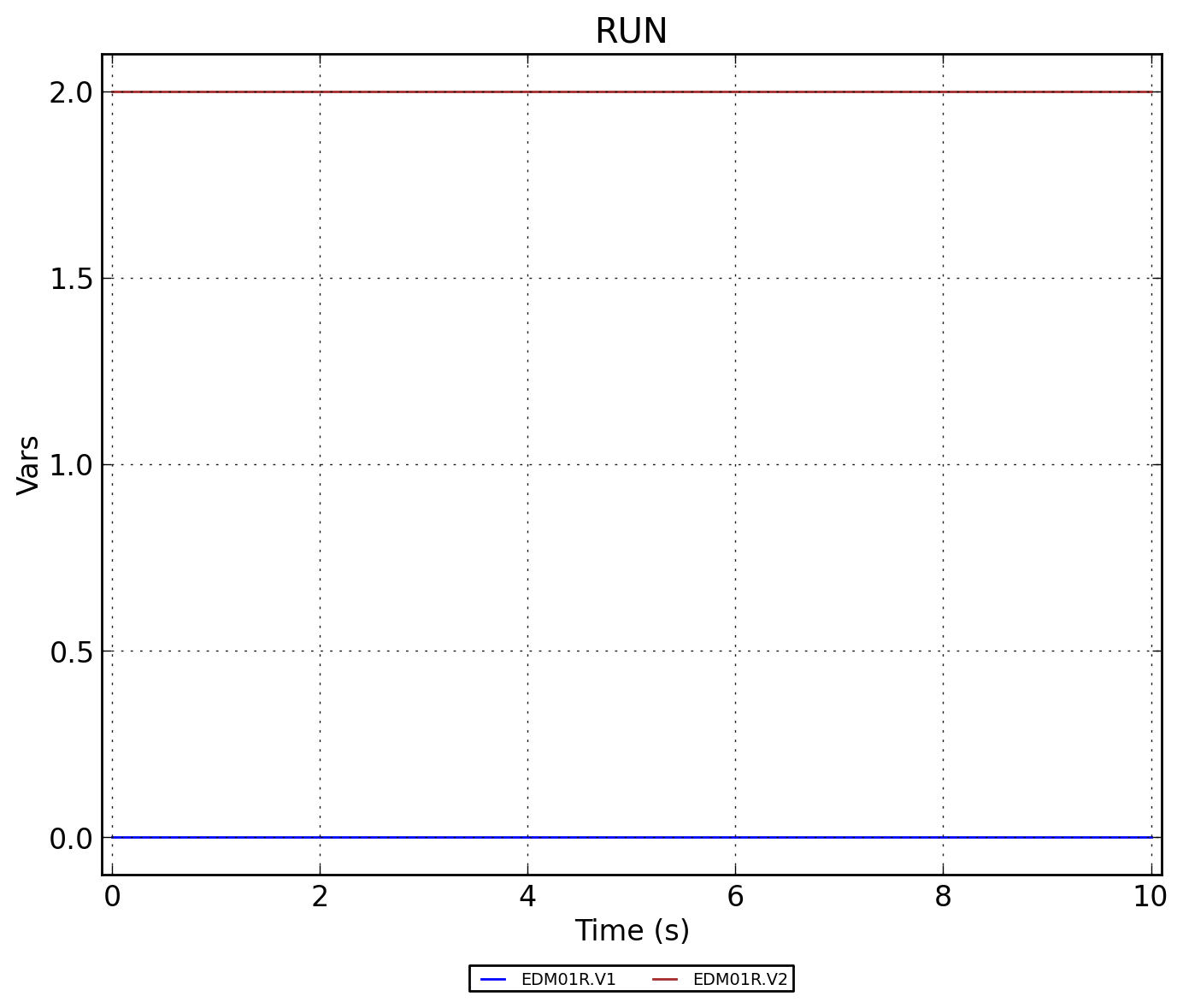

../../../../_images/EDM01R.RUN.png — Рисунок 2 - EDM01R.RUN

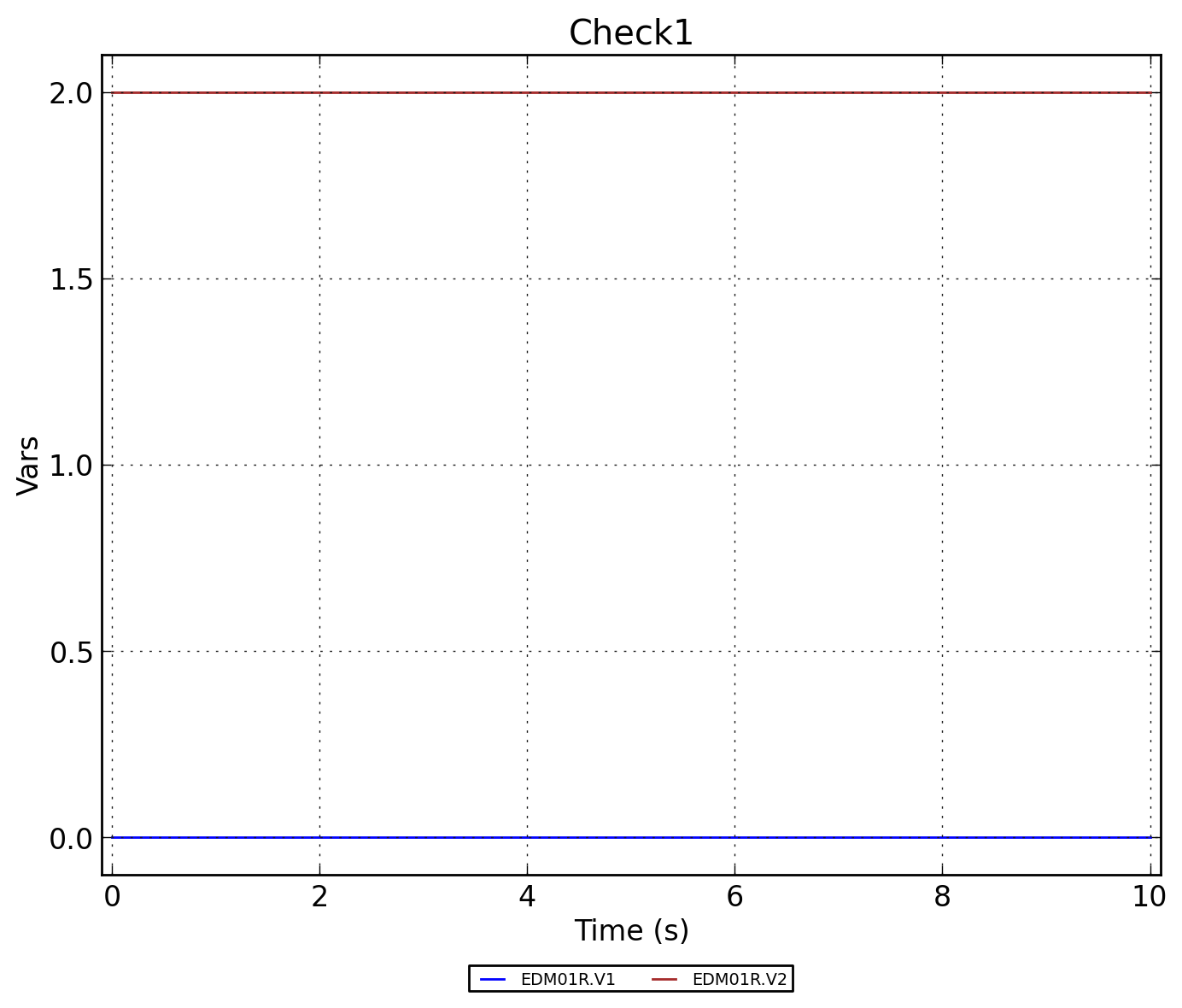

../../../../_images/EDM01R.Check1.png — Рисунок 3 - EDM01R.Check1
