Модель: EDM01R1

Библиотека: ElectricalDrive

Имя на уровне решателя: EDM01R1

Аннотация: Блок компенсации перекрестных связей для СДПМ

Обозначение: 

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	1D сигнальный порт, узел 1
2	Port2	base.DOF1	1D сигнальный порт, узел 2
3	Port3	base.DOF1	1D сигнальный порт, узел 3
4	Port4	base.XY	2D сигнальный порт, узел 4
5	Port5	base.DOF1	1D сигнальный порт, узел 5

**Пользовательские параметры модели**
№	Параметр	Тип	Описание	Значение по умолч.
1	Lrq	base.real	Индуктивность обмотки статора по оси q, Гн	1.0
2	Lsd	base.real	Индуктивность обмотки статора по оси d , Гн	1.0
3	Psi_f	base.real	Потокосцепление магнитов, Вб	1.0



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

EDM01R1

Модуль тестируемого компонента

ElectricalDrive

Дата тестирования

Wed Mar 25 20:32:25 2026

Результат

OK

Глава 2. Схема тестируемого объекта

Блок компенсации перекрестных связей для СДПМ EDM01R1

Параметры:
Ls — Индуктивность обмотки статора, Гн
Lr — Индуктивность обмотки ротора, Гн
Lm — Индуктивность намагничивания, Гн

../../../../_images/EDM01R1.sch.png — Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

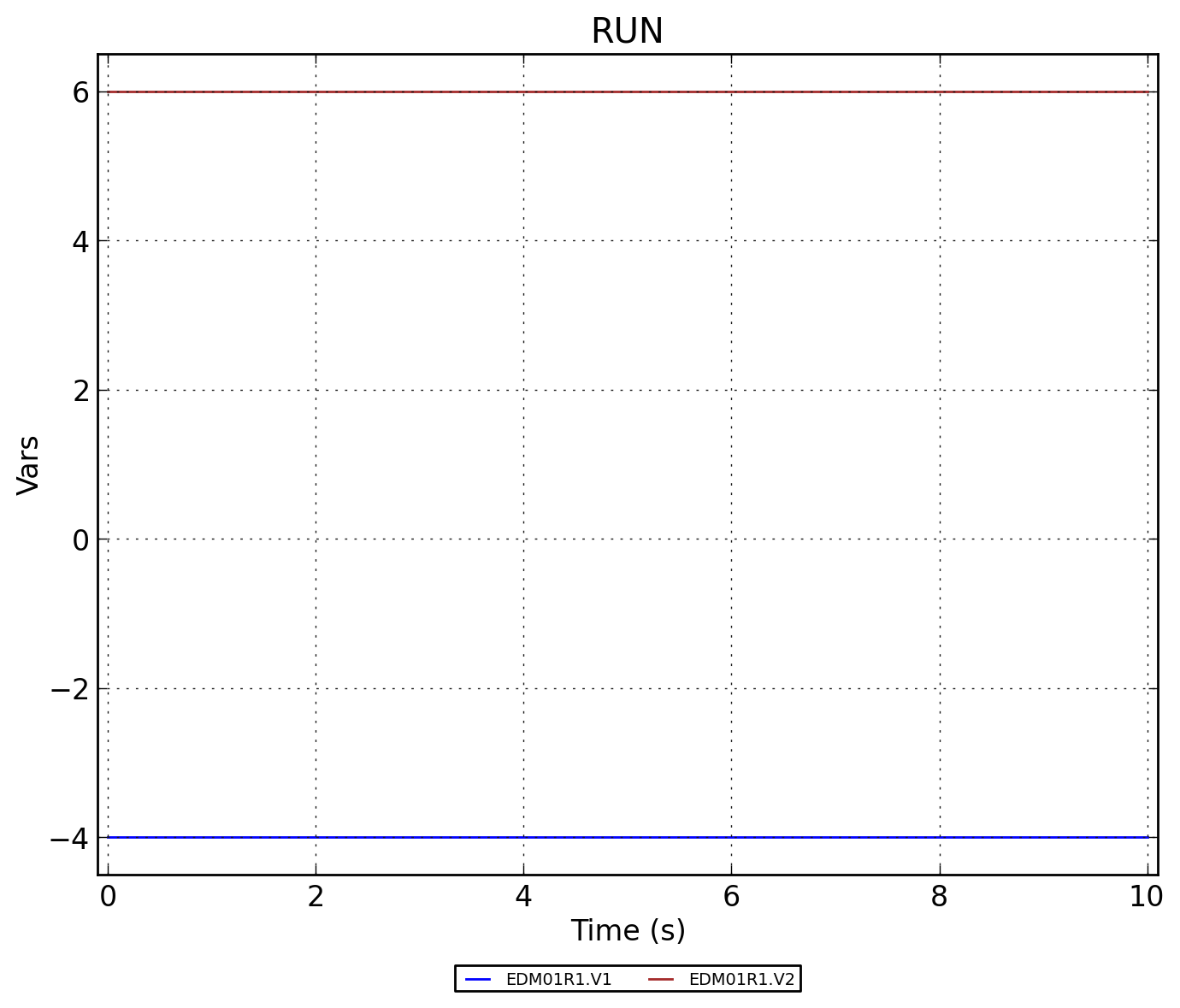

../../../../_images/EDM01R1.RUN.png — Рисунок 2 - EDM01R1.RUN

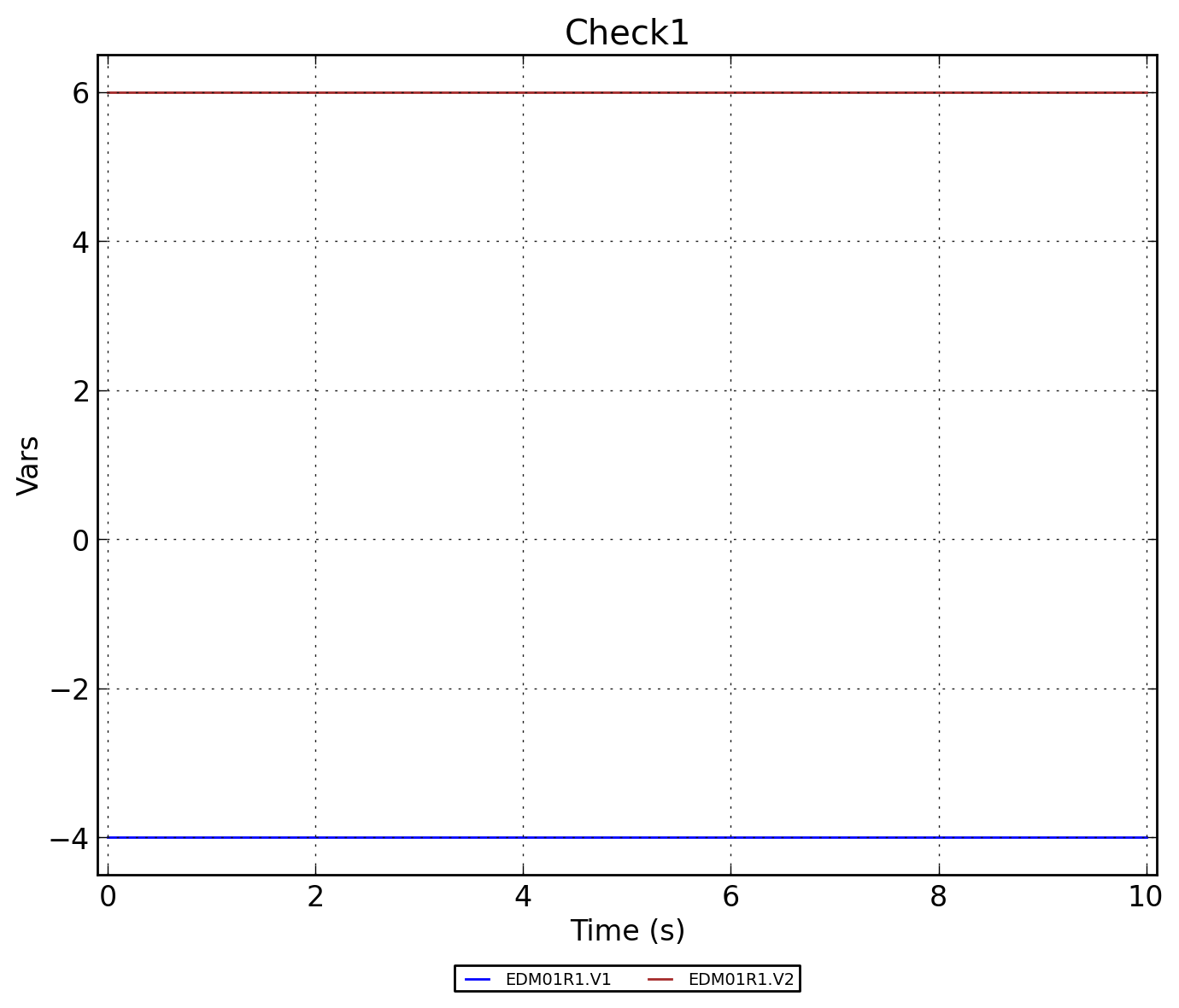

../../../../_images/EDM01R1.Check1.png — Рисунок 3 - EDM01R1.Check1
