Объект: EDM01M

Библиотека: ElectricalDrive

Имя на уровне решателя: ElectricalDrive.EDM01M

Аннотация: Модель датчика тока

Обозначение: 

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	1D сигнальный порт, узел 1
2	Port2	base.DOF1	1D сигнальный порт, узел2
3	Port3	base.DOF1	1D сигнальный порт, узел3

**Пользовательские параметры модели**
№	Параметр	Тип	Описание	Значение по умолч.
1	Imax	base.real	Максимальное считываемое значение, A	1.0
2	Tf	base.real	Постоянная времени аналогового фильтра датчика, с	1.0
3	nADC	base.real	Разрядность АЦП, бит	1.0



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

EDM01M

Модуль тестируемого компонента

ElectricalDrive

Дата тестирования

Wed Mar 25 20:33:41 2026

Результат

OK

Глава 2. Схема тестируемого объекта

Модель датчика тока EDM01M

Параметры:
Imax — Максимальное считываемое значение, А
Tf  — Постоянная времени аналогового фильтра датчика, с
nADC  — Разрядность АЦП, бит

../../../../_images/EDM01M.sch.png — Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

../../../../_images/EDM01M.RUN.png — Рисунок 2 - EDM01M.RUN

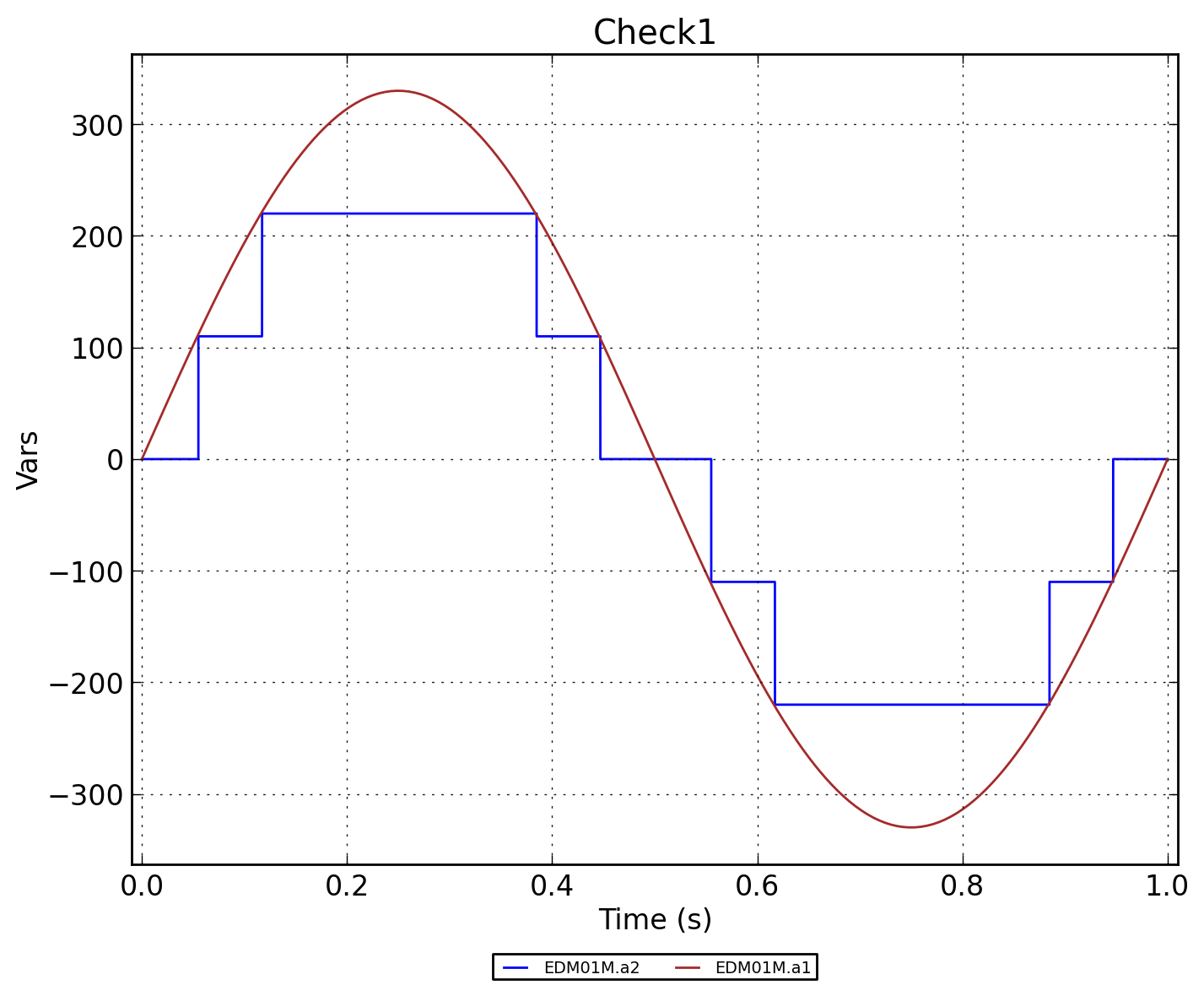

../../../../_images/EDM01M.Check1.png — Рисунок 3 - EDM01M.Check1
