Объект: EDM01P

Библиотека: ElectricalDrive

Имя на уровне решателя: ElectricalDrive.EDM01P

Аннотация: ШИМ для инвертора по правилу MinMax

Обозначение: 

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	1D сигнальный порт, узел 1
2	Port2	base.DOF1	1D сигнальный порт, узел 2
3	Port3	base.DOF1	1D сигнальный порт, узел 3
4	Port4	base.XY	2D сигнальный порт, узел 4
5	Port5	base.XY	2D сигнальный порт, узел 5
6	Port6	base.XY	2D сигнальный порт, узел 6

**Пользовательские параметры модели**
№	Параметр	Тип	Описание	Значение по умолч.
1	Udc	base.real	Напряжение звена постоянного тока (Udc), В	1.0
2	f	base.real	Частота ШИМ, Гц	1.0



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

EDM01P

Модуль тестируемого компонента

ElectricalDrive

Дата тестирования

Wed Mar 25 20:33:26 2026

Результат

OK

Глава 2. Схема тестируемого объекта

ШИМ для инвертора по правилу MinMax EDM01P

Параметры:
Udc  — Напряжение звена постоянного тока, В
f  — Частота ШИМ, Гц

../../../../_images/EDM01P.sch.png — Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

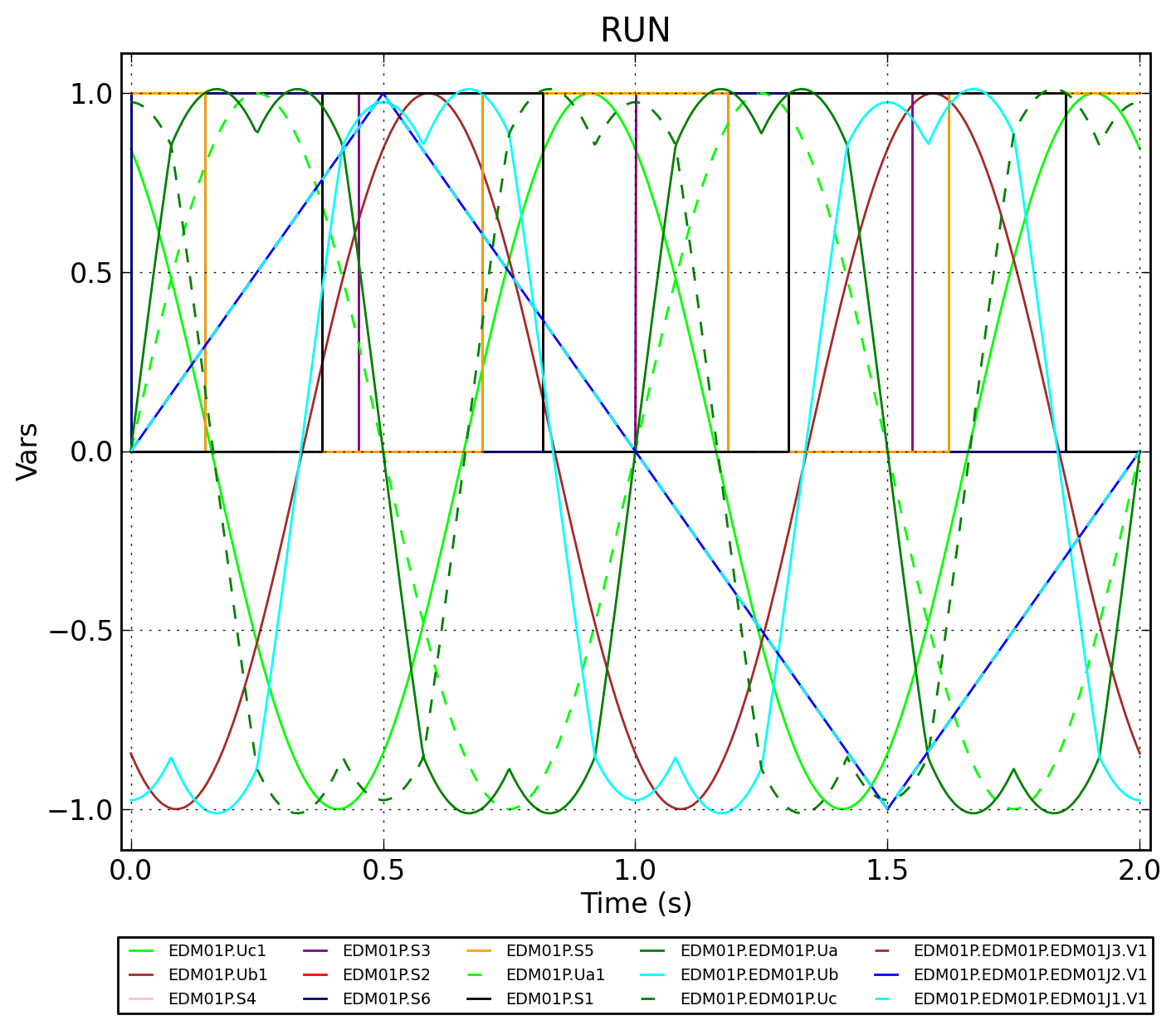

../../../../_images/EDM01P.RUN.png — Рисунок 2 - EDM01P.RUN

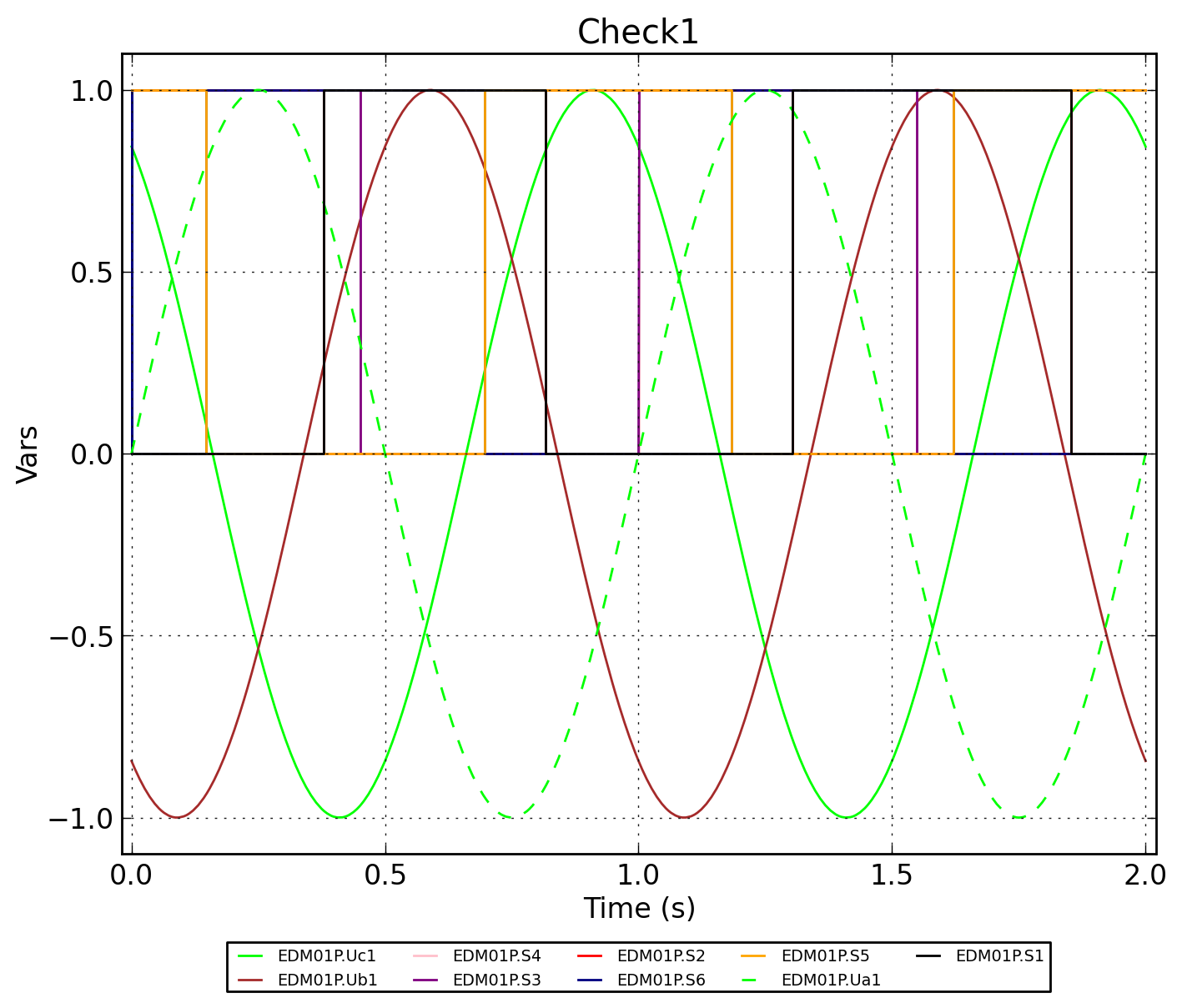

../../../../_images/EDM01P.Check1.png — Рисунок 3 - EDM01P.Check1
