Объект: EDM01G

Библиотека: ElectricalDrive

Имя на уровне решателя: ElectricalDrive.EDM01G

Аннотация: Модель ключа IGBT-диод

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Ein	base.DOF1	Эмиттер
2	Eout	base.DOF1	Коллектор
3	Gin	base.DOF1	Управляющий электрод

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	Goff	base.real	Проводимость закрытого диода, 1/Ом	1.0
2	Ron	base.real	Сопротивление открытого диода, Ом	1.0e-10
3	Vf	base.real	Напряжение прямого включения, В	1.0
4	Vth	base.real	Пороговое напряжение, В	1.0

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	EDM01G
Модуль тестируемого компонента	ElectricalDrive
Дата тестирования	Wed Mar 25 20:26:13 2026
Результат	OK

Глава 2. Схема тестируемого объекта

IGBT + Диод EDM01G

Параметры:
Ron — Сопротивление в открытом состоянии, Ом
UI  — Падение напряжения в обратном направлении, В
Rsn  — Сопротивление снаббера, Ом
RonVD  — Сопротивление диода в прямом направлении, Ом
UfVD  — Падение напржения на диоде в прямом направлении, В

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

Рисунок 2 - EDM01G.RUN

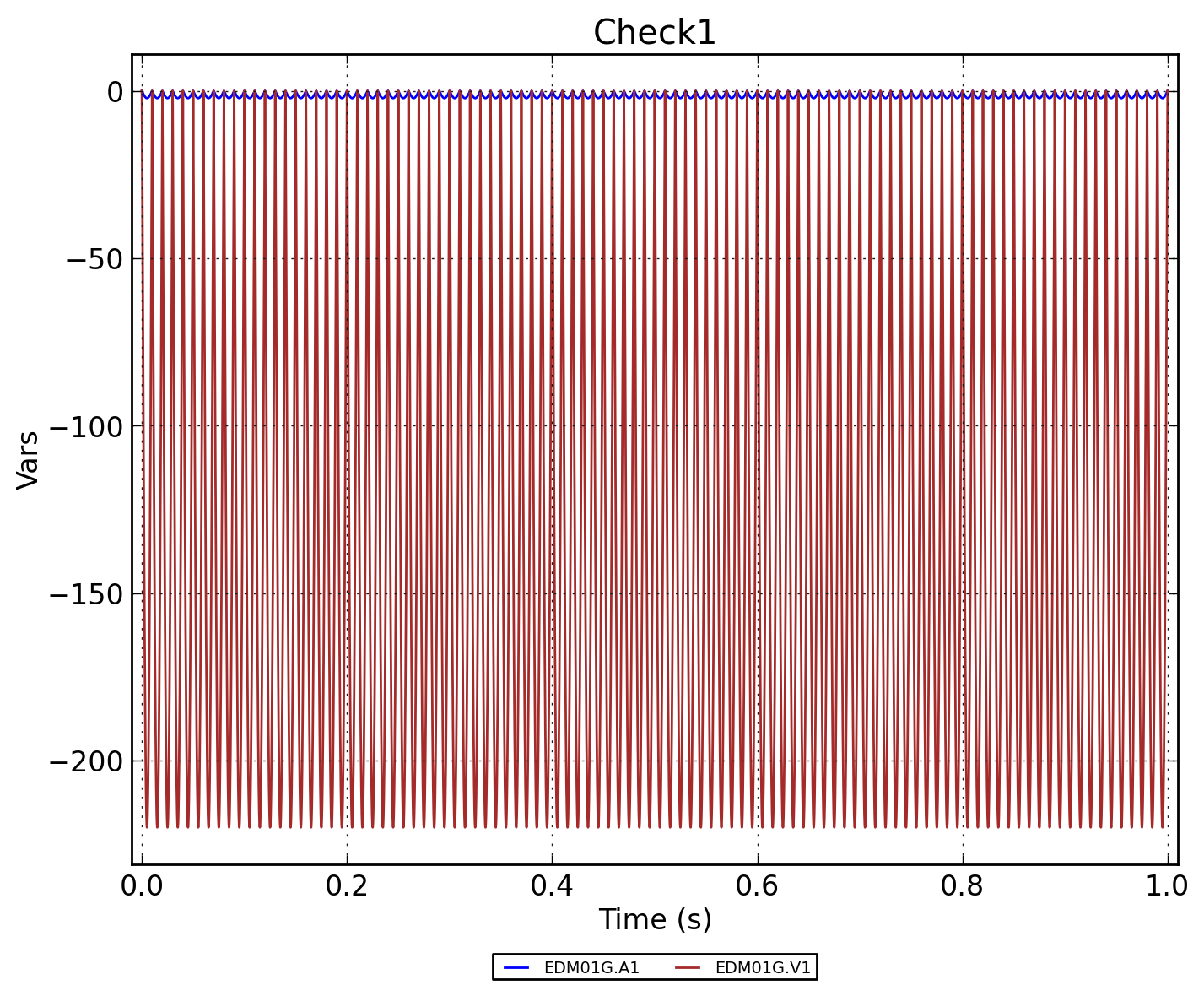

Рисунок 3 - EDM01G.Check1
