Модель: EDM01F

Библиотека: ElectricalDrive

Имя на уровне решателя: EDM01F

Аннотация: IGBT

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	1D электрический порт, коллектор
2	Port2	base.DOF1	1D электрический порт, эмиттер
3	Port3	base.DOF1	1D сигнальный порт, управляющий

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	R	base.real	Сопротивление снаббера, Ом	1.0e-10
2	Ron	base.real	Сопротивление открытого диода, Ом	1.0e-10
3	Uf	base.real	Падение напряжения в обратном направлении, В	1.0e-10

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	EDM01F
Модуль тестируемого компонента	ElectricalDrive
Дата тестирования	Wed Mar 25 20:31:57 2026
Результат	OK

Глава 2. Схема тестируемого объекта

IGBT EDM01F

Параметры:
Ron - Сопротивление открыдого диода, Ом
Uf - Падение напряжения в обратном направлении, В
R - Сопротивление снаббера, Ом

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

Рисунок 2 - EDM01F.RUN

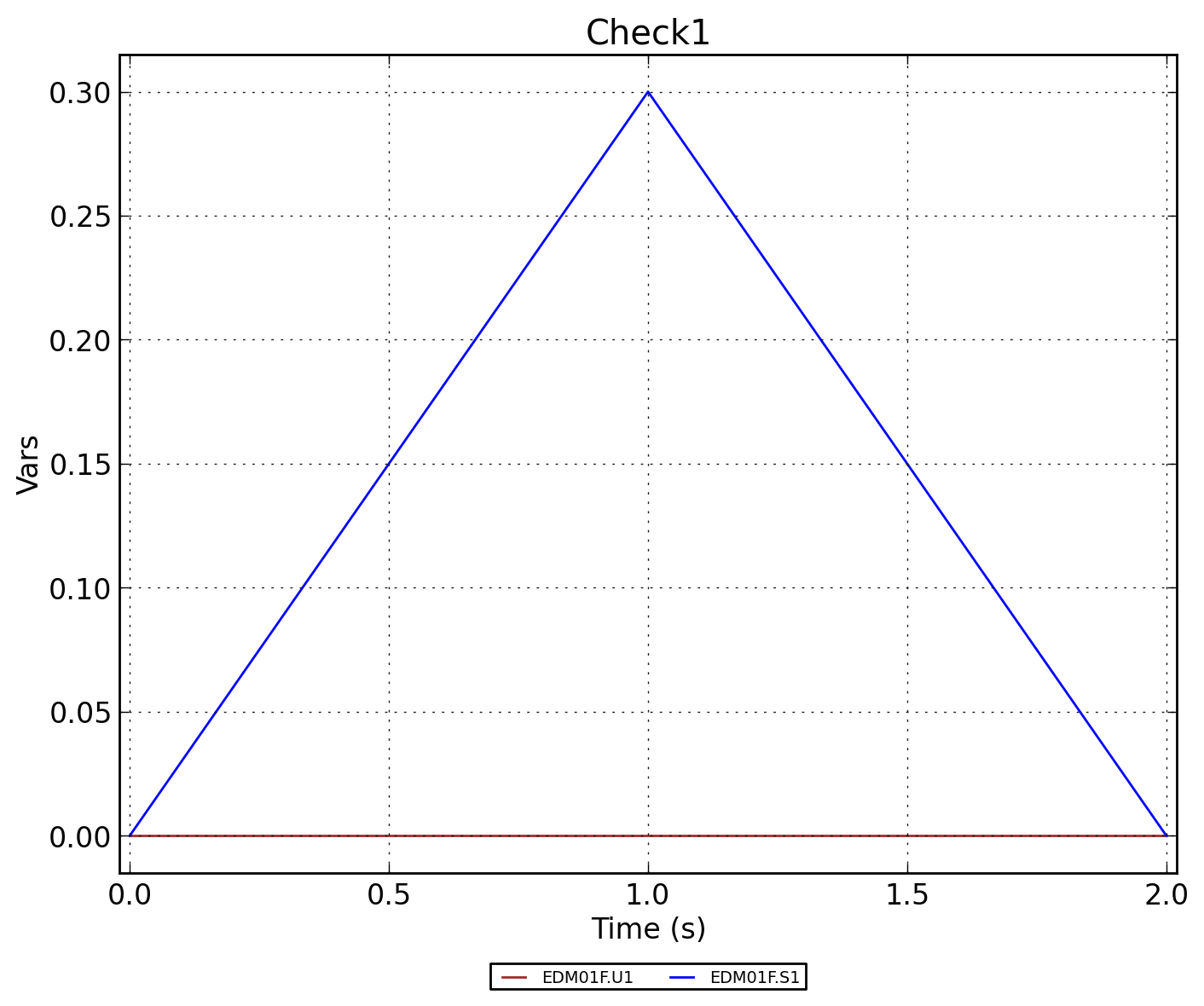

Рисунок 3 - EDM01F.Check1
