Объект: EDM01O

Библиотека: ElectricalDrive

Имя на уровне решателя: ElectricalDrive.EDM01O

Аннотация: Скалярное управление

Обозначение: 

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	1D сигнальный порт, узел 1
2	Port2	base.DOF1	1D сигнальный порт, узел 2
3	Port3	base.DOF1	1D сигнальный порт, узел 3
4	Port4	base.DOF1	1D сигнальный порт, узел 4
5	Port5	base.DOF1	1D сигнальный порт, узел 5

**Пользовательские параметры модели**
№	Параметр	Тип	Описание	Значение по умолч.
1	ControlType	base.real	Закон скалярного управления (U/f = 1; U/sqrt(f) = 1/2; U/(f)^2 = 2), -	1.0
2	Rs	base.real	Сопротивление статора, Ом (если компенсации нет, то Rs = 0), Ом	1.0
3	Unom	base.real	Номинальное напряжение, В	1.0
4	fnom	base.real	Номинальная частота, Гц	1.0



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

EDM01O

Модуль тестируемого компонента

ElectricalDrive

Дата тестирования

Wed Mar 25 20:28:10 2026

Результат

OK

Глава 2. Схема тестируемого объекта

Скалярное управление EDM01O

Параметры:
ControlType  — Закон скалярного управления (U/f = 1; U/sqrt(f) = 1/2; U/(f)^2 = 2)
Unom  — Номинальное напряжение, В
fnom  — Номинальная частота, Гц
Rs  —  Сопротивление статора, Ом

../../../../_images/EDM01O.sch.png — Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

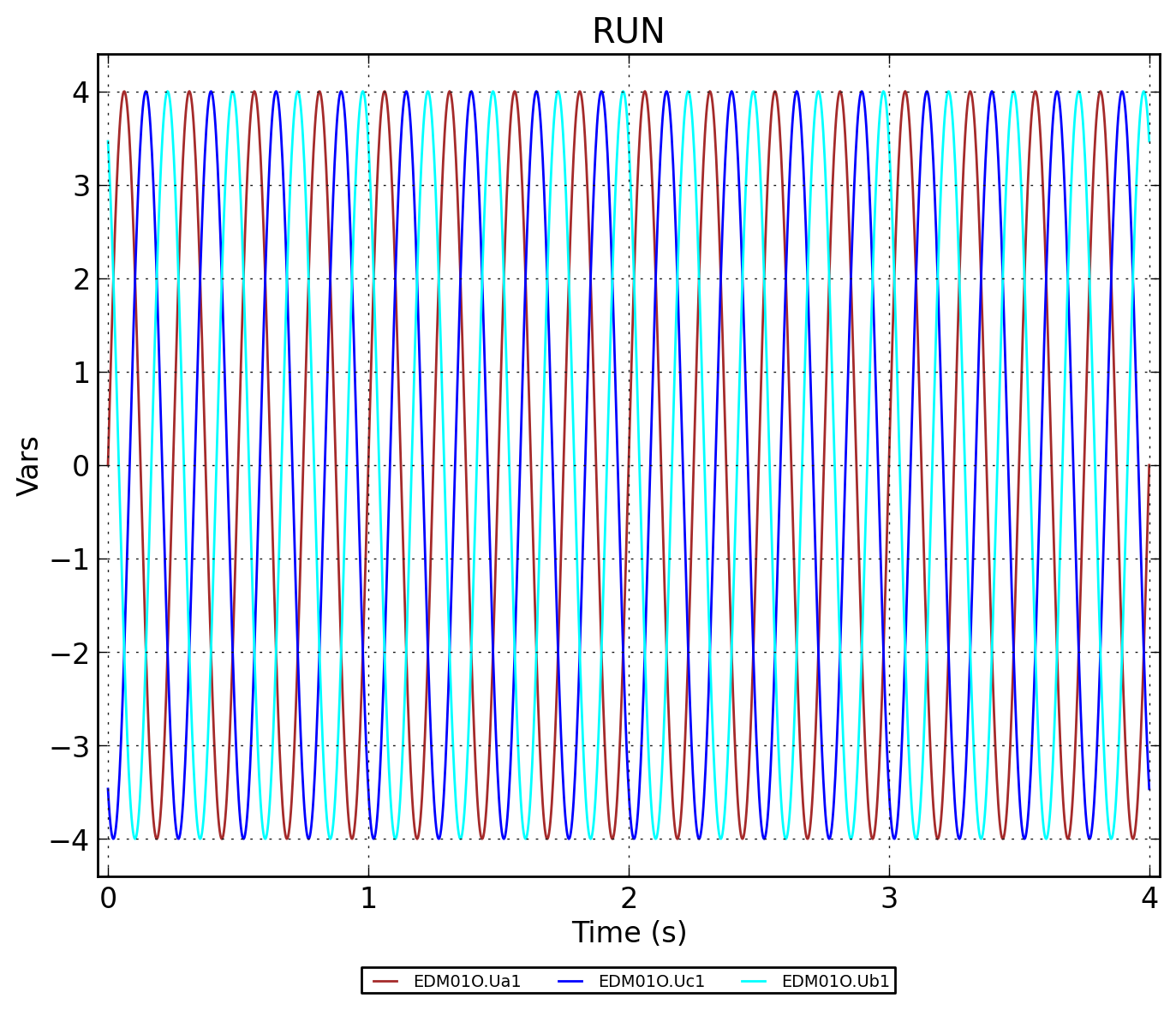

../../../../_images/EDM01O.RUN.png — Рисунок 2 - EDM01O.RUN

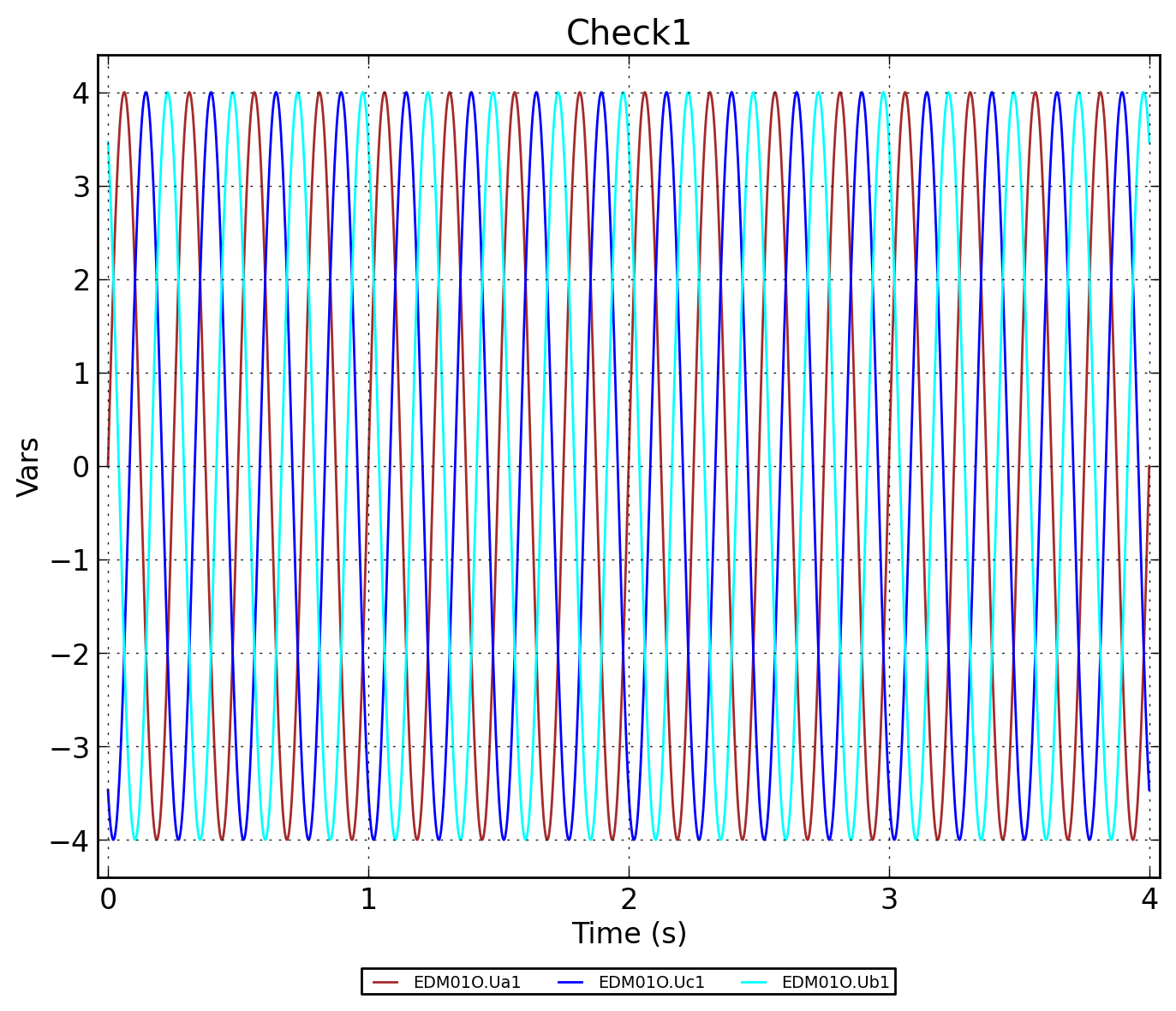

../../../../_images/EDM01O.Check1.png — Рисунок 3 - EDM01O.Check1
