Объект: EDM01I

Библиотека: ElectricalDrive

Имя на уровне решателя: ElectricalDrive.EDM01I

Аннотация: ШИМ по правилу Oneswitch

Обозначение: 

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	1D сигнальный порт, скважность
2	Port2	base.DOF1	1D сигнальный порт, узел2

**Пользовательские параметры модели**
№	Параметр	Тип	Описание	Значение по умолч.
1	PhaseShift	base.real	Фазовый сдвиг, с	0.0
2	YRange	string	Диапазон скважности [0_To_Positive_1, Negative_1_To_Positive_1], -	0_To_Positive_1
3	f	base.real	Частота ШИМ, Гц	1.0



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

EDM01I

Модуль тестируемого компонента

ElectricalDrive

Дата тестирования

Wed Mar 25 20:32:07 2026

Результат

OK

Глава 2. Схема тестируемого объекта

ШИМ по правилу Oneswitch EDM01I

Параметры:
PhaseShift — Фазовый сдвиг
YRang — Диапазон скважности

../../../../_images/EDM01I.sch.png — Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

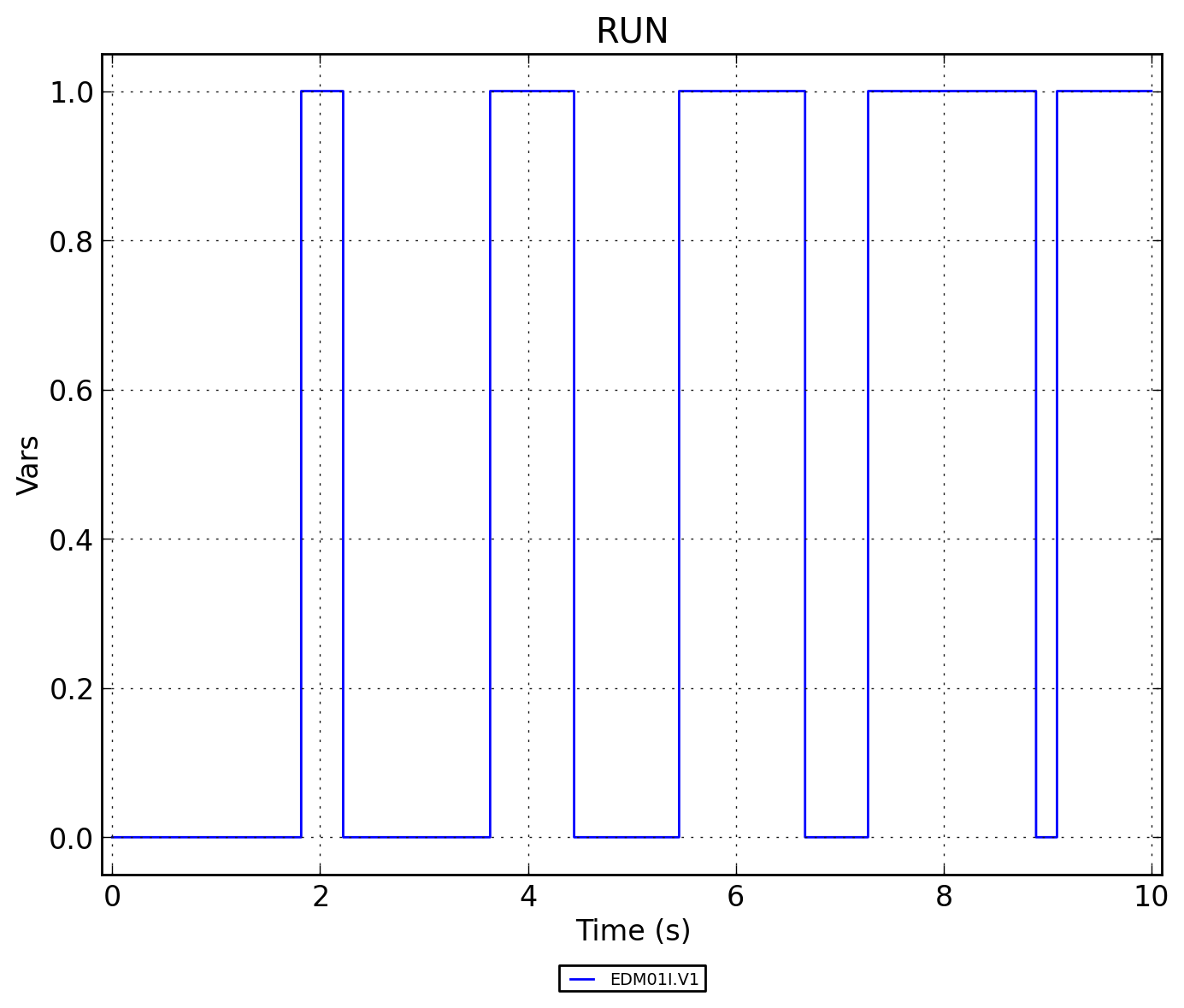

../../../../_images/EDM01I.RUN.png — Рисунок 2 - EDM01I.RUN

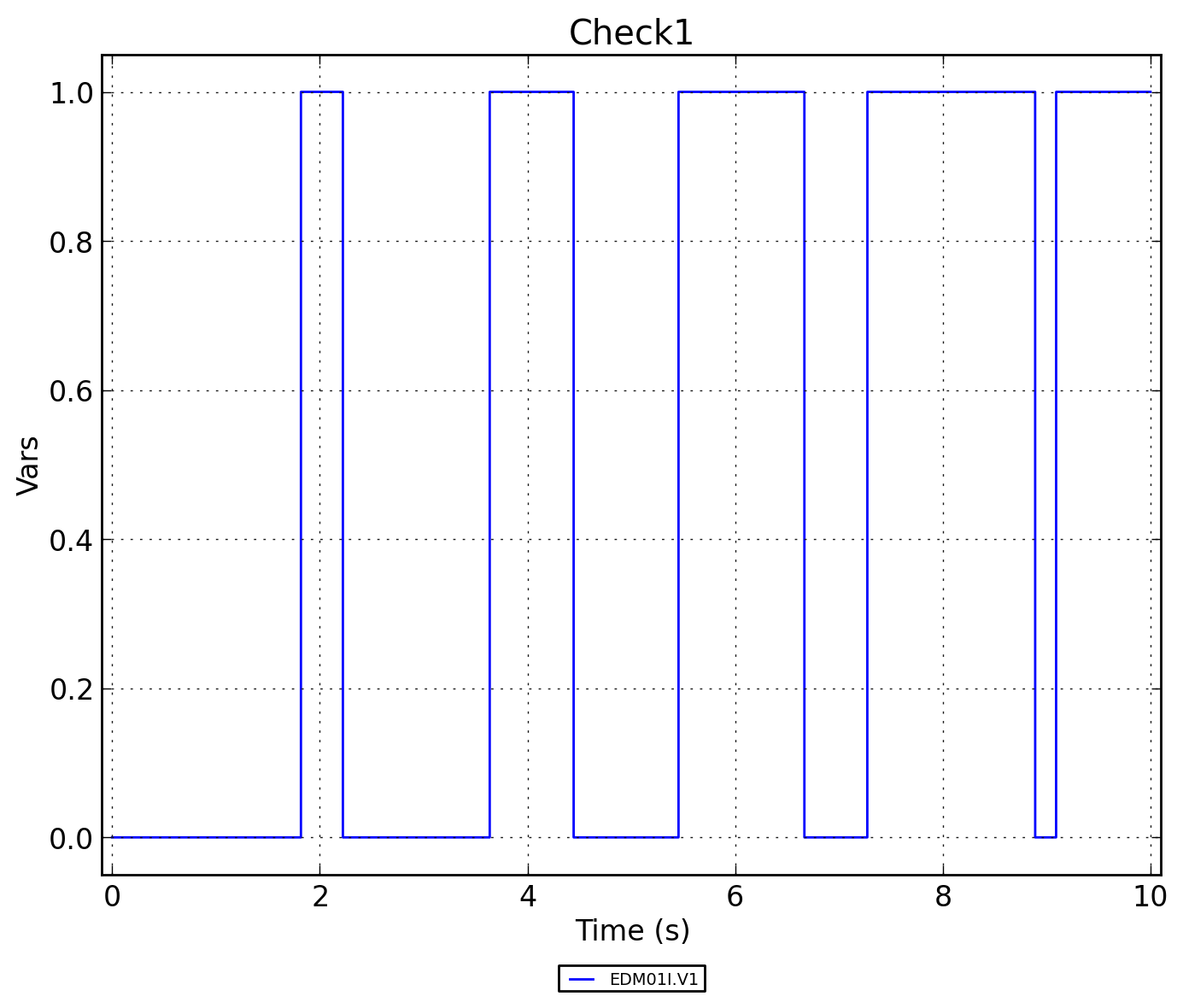

../../../../_images/EDM01I.Check1.png — Рисунок 3 - EDM01I.Check1
