Модель: EDM01S

Библиотека: ElectricalDrive

Имя на уровне решателя: EDM01S

Аннотация: Блок ограничения регуляторов тока АС

Обозначение: Блок ограничения регуляторов тока АС

Порты (степени свободы) компонента:

№

Обозначение порта

Тип

Наименование порта

1

Port1

base.DOF1

1D сигнальный порт, узел1

2

Port2

base.DOF1

1D сигнальный порт, узел2

3

Port3

base.DOF1

1D сигнальный порт, узел3

4

Port4

base.DOF1

1D сигнальный порт, узел4
Пользовательские параметры модели

№

Параметр

Тип

Описание

Значение по умолч.

1

Udc

base.real

Напряжение звена постоянного тока, В

1.0

Результаты тестирования
../../../../_images/logo_ru_no_text.png

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента

EDM01S

Модуль тестируемого компонента

ElectricalDrive

Дата тестирования

Wed Mar 25 20:27:43 2026

Результат

OK
Глава 2. Схема тестируемого объекта
Блок ограничения регуляторов тока АС EDM01S

Параметры:
Udc  — Напряжение звена постоянного тока, В
../../../../_images/EDM01S.sch.png

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста
../../../../_images/EDM01S.RUN.png

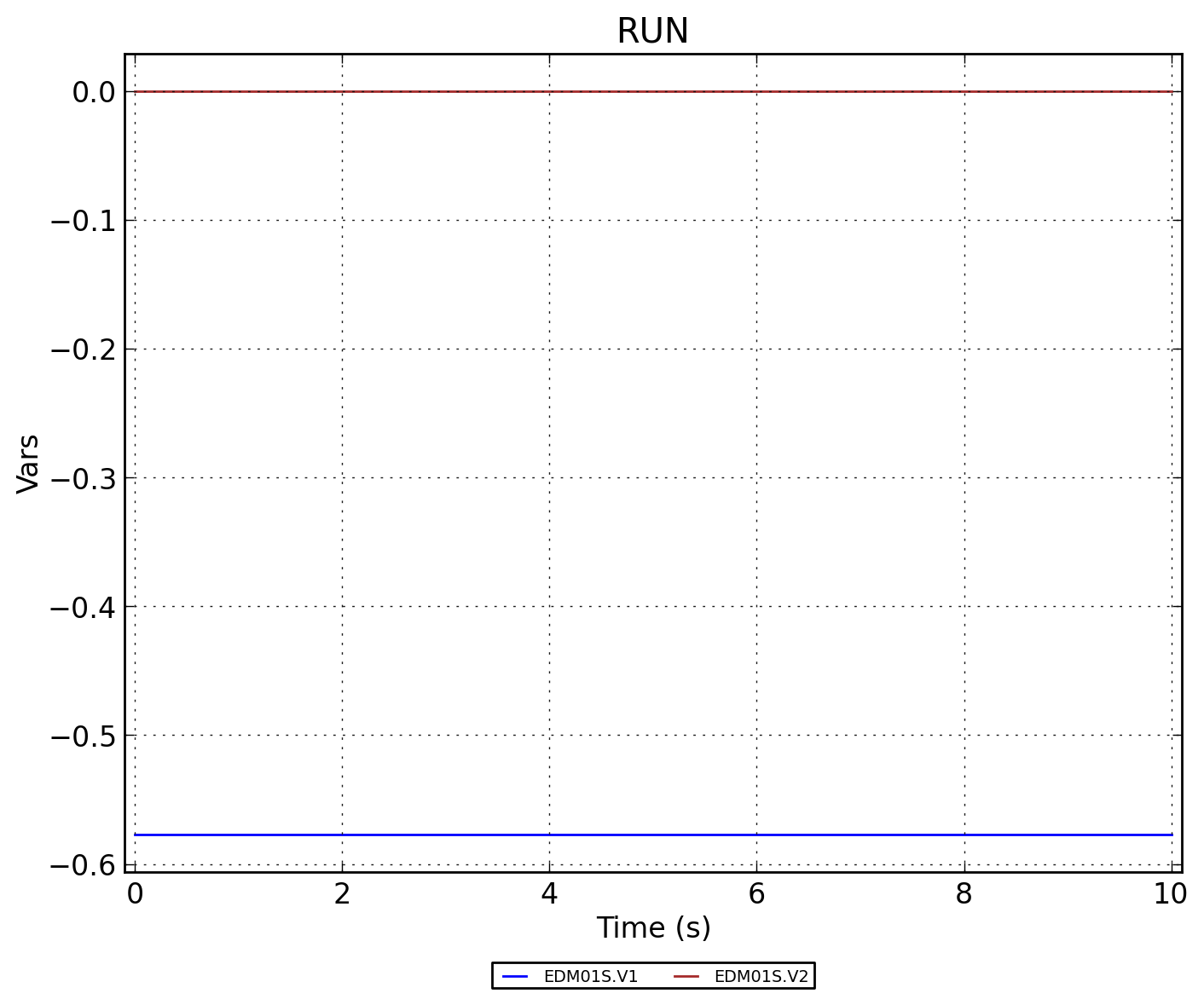

Рисунок 2 - EDM01S.RUN

../../../../_images/EDM01S.Check1.png

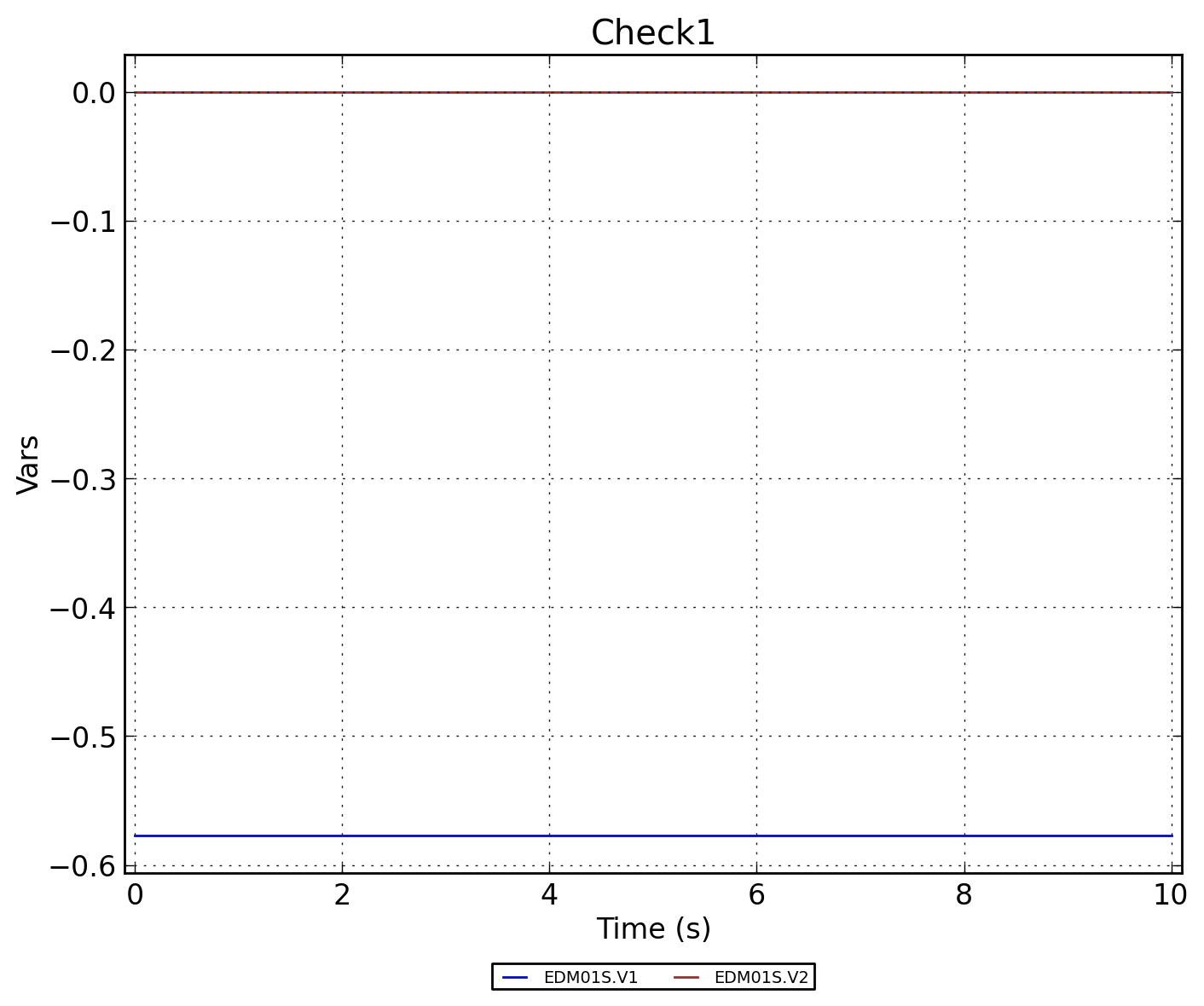

Рисунок 3 - EDM01S.Check1
